GF88.79-P-0005A Function of electrically adjustable outside rearview mirrors 10.12.96

MODEL  202 as of 1.6.97

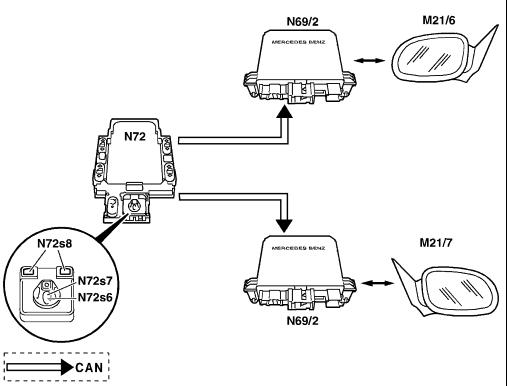

Interlinkage of components

CAN Controller area network
N72 Lower control panel control
module
N72s6 Outside mirror vertical
adjustment (up/down) switch
N72s7 Outside mirror horizontal
adjustment (in/out) switch
N72s8 Left/right outside mirror
switch-over
N69/1 Front driver-side door control
module
N69/2 Front passenger-side door
control module


M21/6 Driver-side outside rearview
mirror
M21/7 Passenger-side outside rearview
mirror

    P88.79-0247-06
